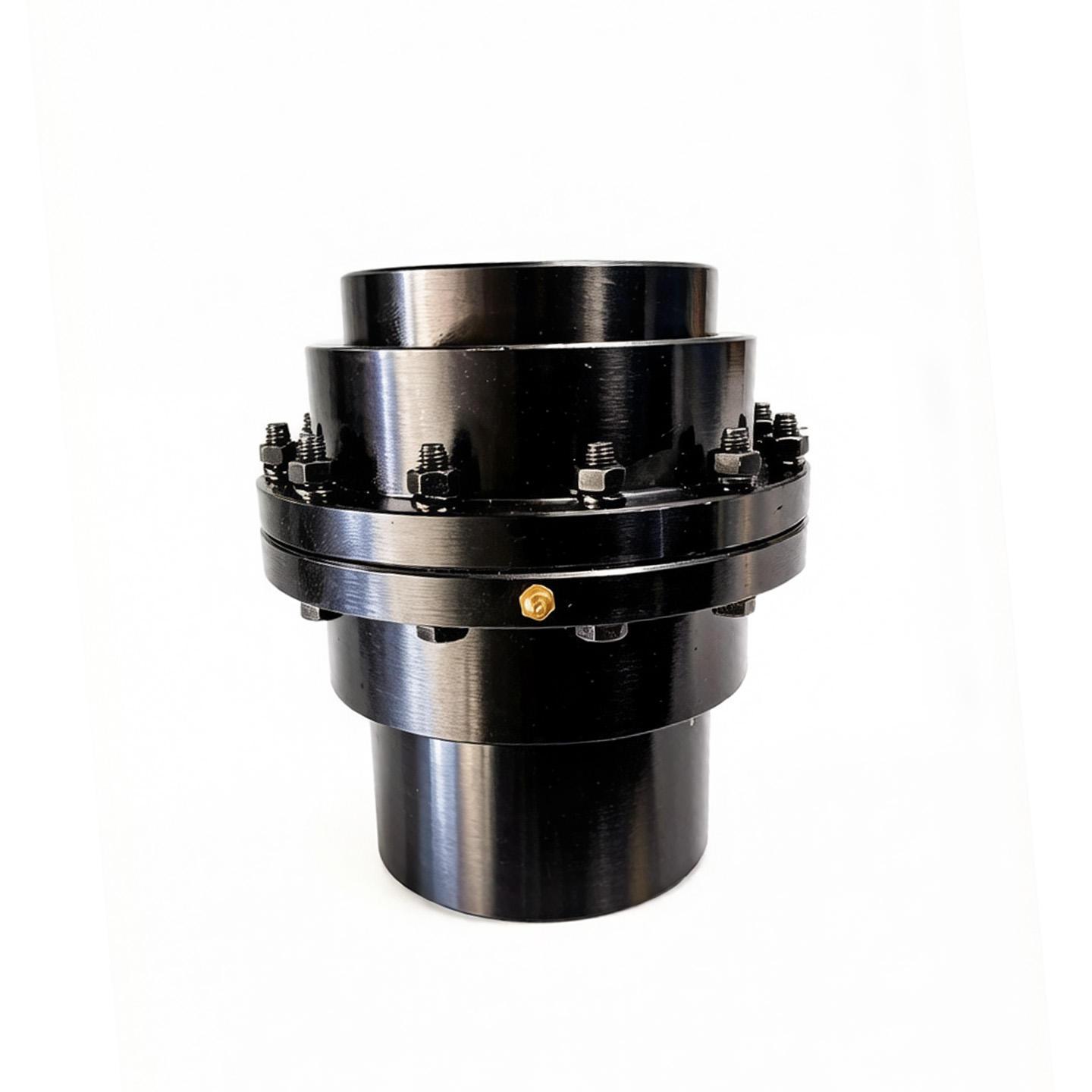

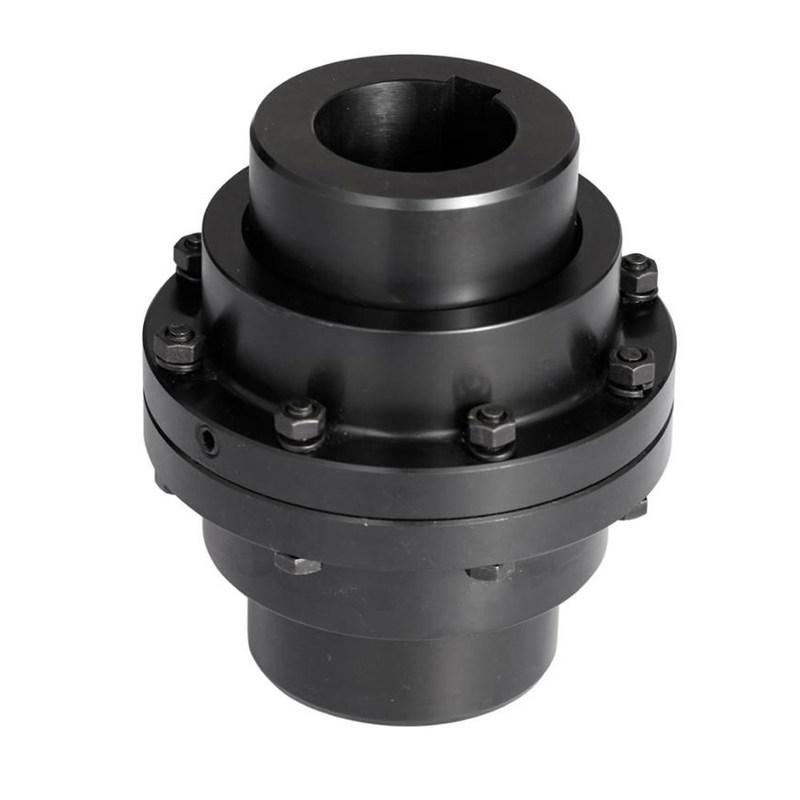

Khớp nối răng

Khớp nối truyền động công suất lớn giữa hộp giảm tốc và tải

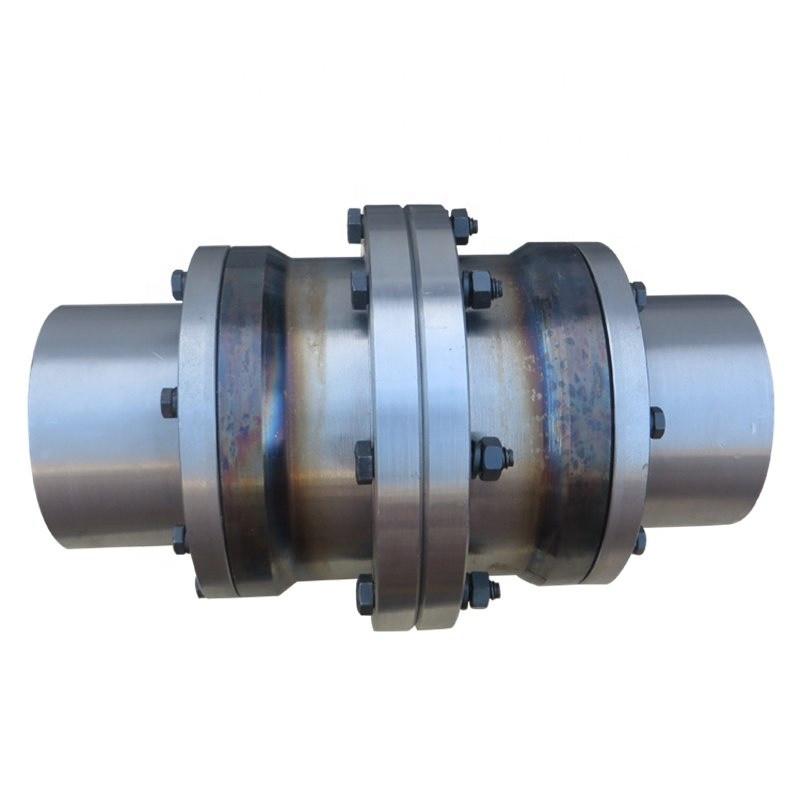

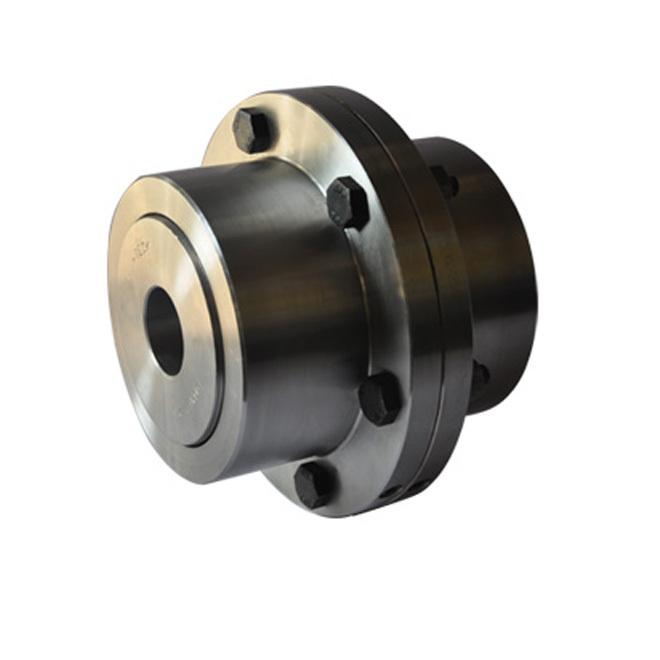

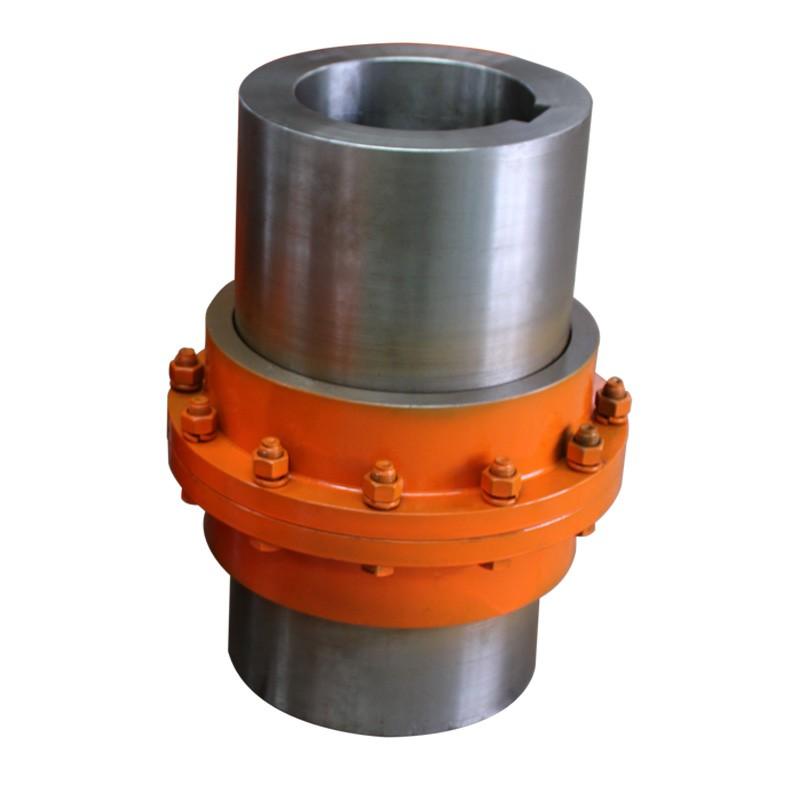

Khớp nối răng (Gear Coupling) là loại khớp nối cơ khí được thiết kế để truyền mô-men xoắn lớn giữa hai trục, đồng thời cho phép hấp thụ một mức độ sai lệch nhất định giữa trục đầu ra của hộp giảm tốc và trục của tải

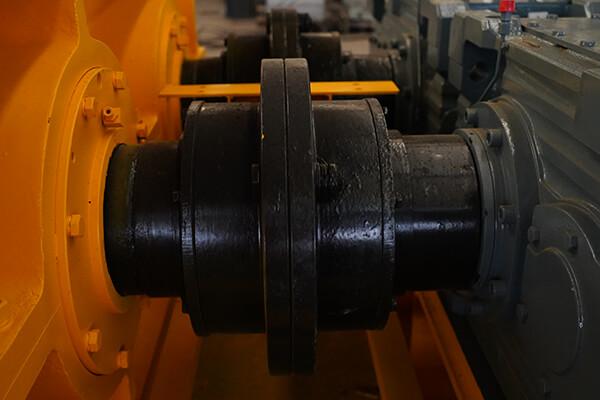

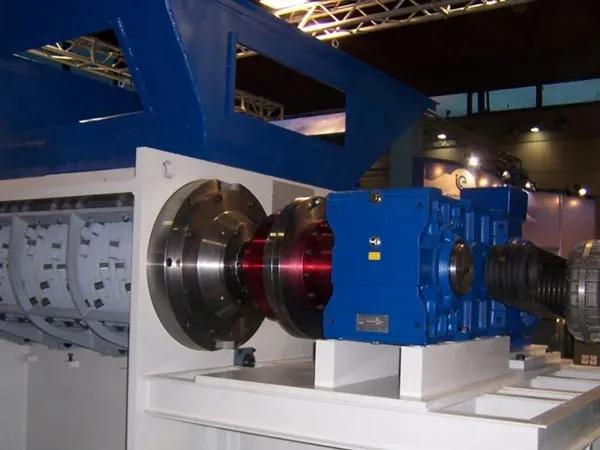

Trong các hệ thống truyền động công nghiệp, khớp nối răng thường được lắp đặt tại đầu ra của hộp giảm tốc, đóng vai trò kết nối giữa trục đầu ra hộp giảm tốc và trục tải như băng tải, máy nghiền, máy trộn, máy cán, quạt, máy đập và nhiều thiết bị công nghiệp khác.

Với kết cấu răng ăn khớp có khả năng truyền tải cao, Gear Coupling đặc biệt phù hợp với các hệ thống yêu cầu mô-men xoắn lớn, tải nặng, vận hành liên tục và điều kiện làm việc khắc nghiệt.

Cấu tạo của khớp nối răng

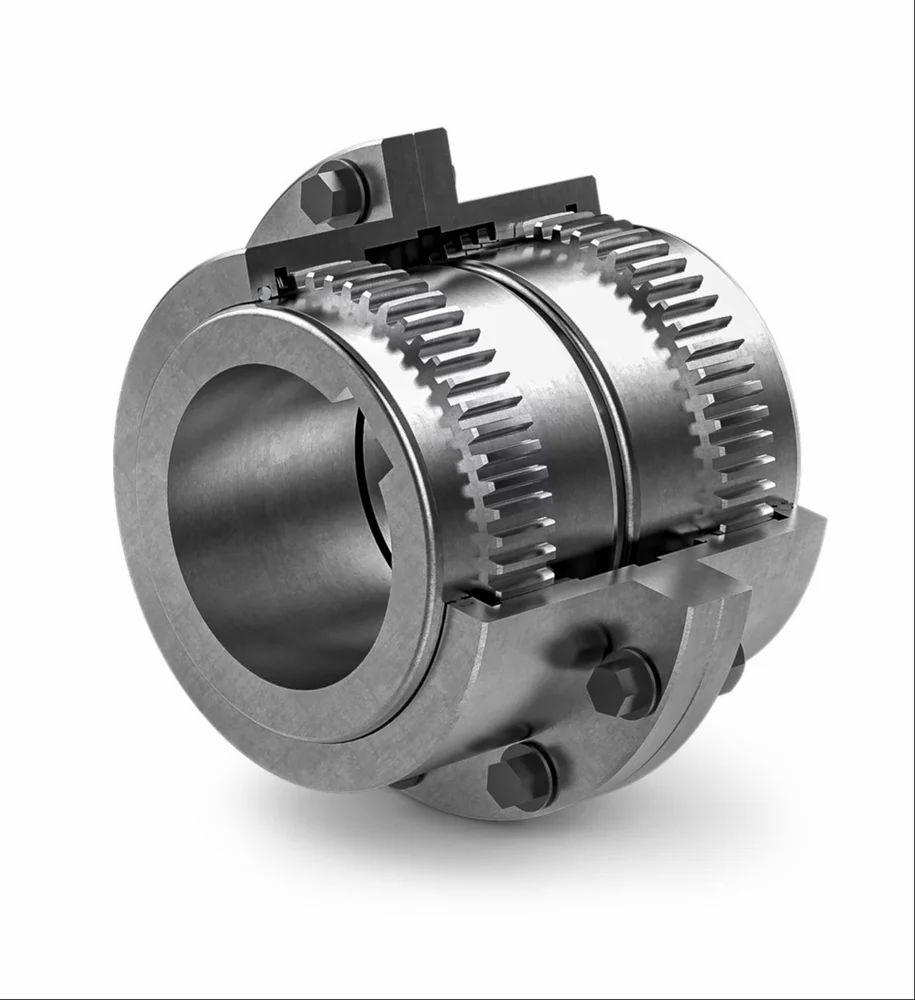

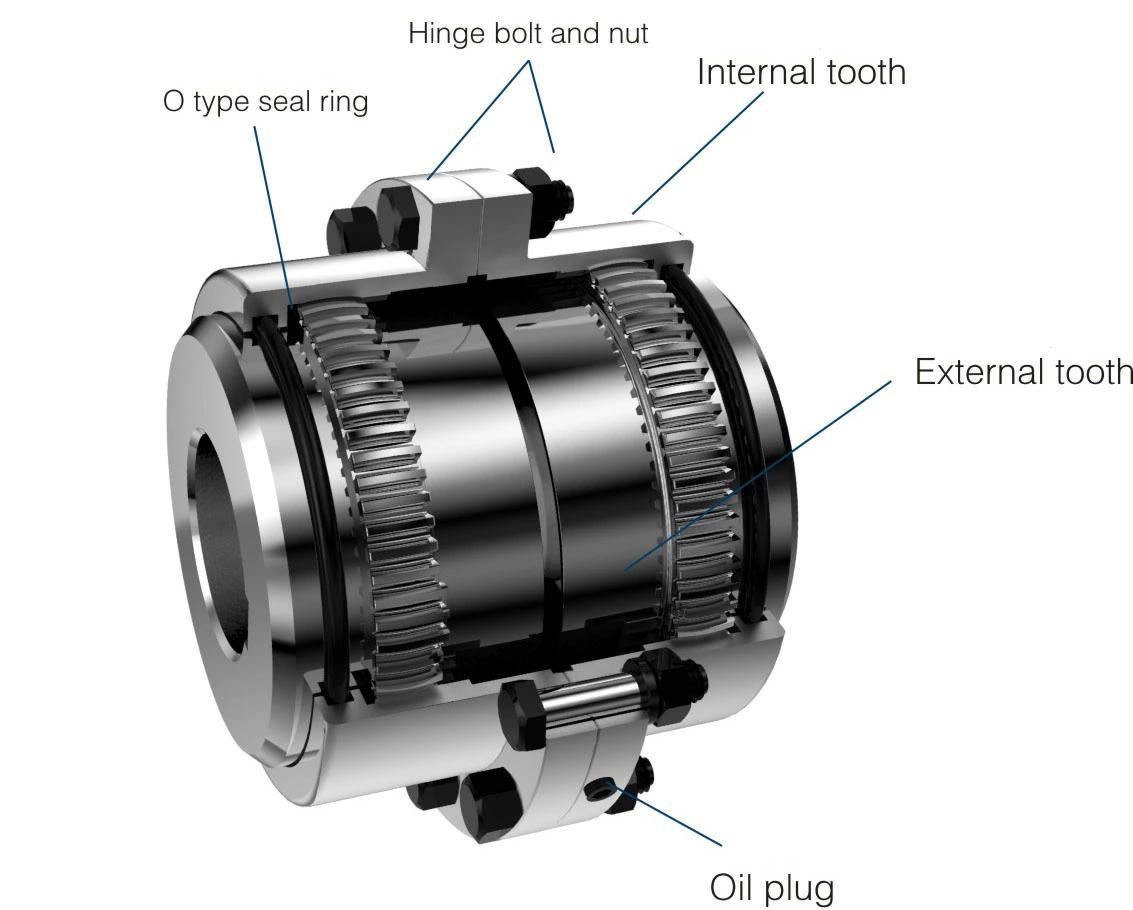

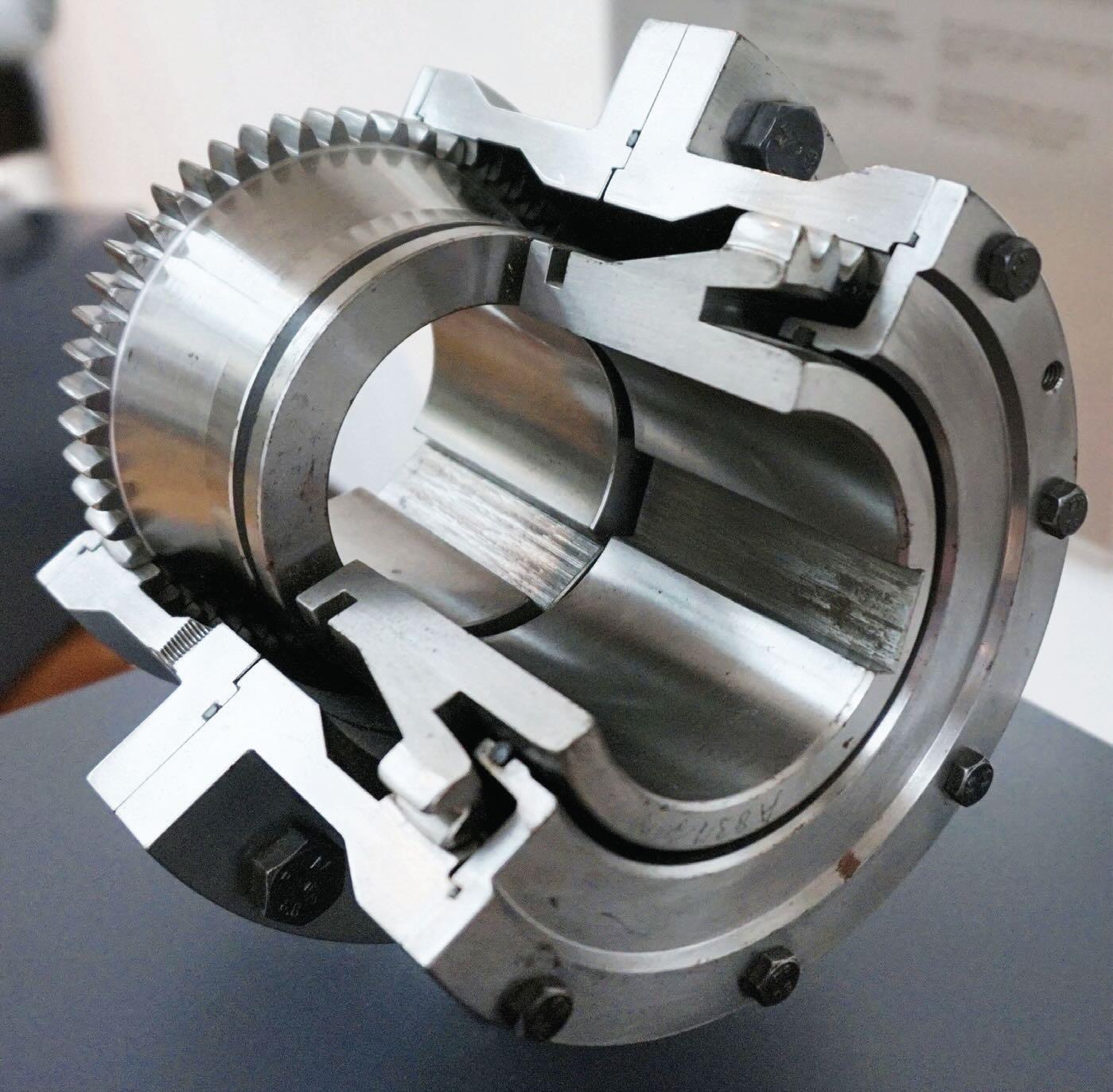

Một khớp nối răng thông thường bao gồm các bộ phận chính:

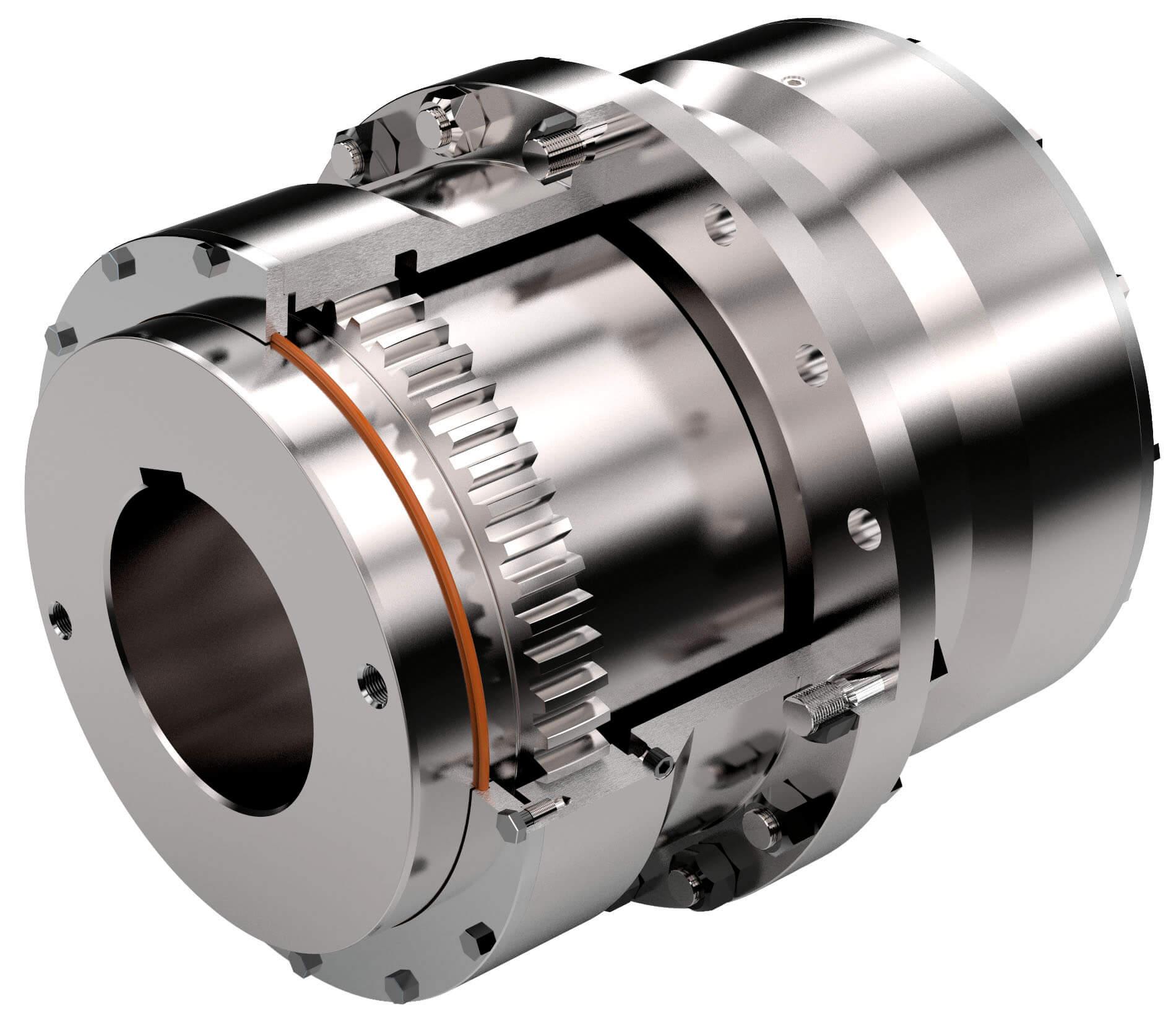

Hai moay-ơ răng (Gear Hubs): được lắp lên trục hộp giảm tốc và trục máy công tác. Phần ngoài của moay-ơ được gia công các răng ăn khớp.
Hai ống răng hoặc vỏ răng (Sleeves): bao phủ phần răng của moay-ơ và truyền mô-men xoắn giữa hai phía.
Răng cong hoặc răng dạng crown: tùy thiết kế của từng loại khớp nối, giúp khớp nối có khả năng bù sai lệch góc và sai lệch song song giữa hai trục.
Phớt và hệ thống làm kín: giữ dầu mỡ bôi trơn bên trong, đồng thời hạn chế bụi bẩn và tạp chất xâm nhập.
Bu lông và các chi tiết liên kết: dùng để ghép các bộ phận của khớp nối thành một cụm hoàn chỉnh.

Nguyên lý hoạt động

Mô-men xoắn từ trục đầu ra của hộp giảm tốc được truyền đến moay-ơ răng. Các răng của moay-ơ ăn khớp với răng bên trong của ống răng, truyền mô-men xoắn sang phía còn lại của khớp nối và cuối cùng đến trục của tải.

Trong quá trình vận hành, hai trục có thể xuất hiện một mức độ sai lệch nhất định do:

Độ lệch tâm giữa hai trục.
Sai lệch góc.
Sự dịch chuyển dọc trục.
Biến dạng của kết cấu máy.
Sự giãn nở nhiệt trong quá trình vận hành.

Thiết kế răng của Gear Coupling cho phép khớp nối bù trừ một phần các sai lệch này, giúp giảm tải tác động lên trục, ổ bi và các bộ phận liên quan.

Vì sao Gear Coupling thường được sử dụng ở đầu ra hộp giảm tốc?

Phía đầu ra của hộp giảm tốc thường phải chịu mô-men xoắn lớn hơn nhiều lần so với phía đầu vào, đặc biệt đối với các hệ thống sử dụng hộp giảm tốc tỷ số truyền cao.

Do đó, khớp nối lắp tại vị trí này cần có khả năng:

Truyền mô-men xoắn lớn.
Chịu tải liên tục.
Chịu được tải va đập và tải biến thiên.
Bù sai lệch giữa hai trục.
Làm việc ổn định trong môi trường công nghiệp.
Có độ bền cao và dễ bảo trì.

Khớp nối răng là một trong những lựa chọn phù hợp cho các yêu cầu truyền động này.

Đặc biệt, đối với các hệ thống như băng tải công suất lớn, máy nghiền, máy cán, máy trộn và thiết bị nâng chuyển

Ưu điểm của khớp nối răng

1. Khả năng truyền mô-men xoắn cao

Kết cấu răng ăn khớp cho phép phân bố tải trên nhiều răng, nhờ đó Gear Coupling có khả năng truyền mô-men xoắn lớn trong kích thước tương đối nhỏ.

Đây là ưu điểm quan trọng đối với các hệ thống truyền động có công suất lớn và không gian lắp đặt hạn chế.

2. Bù sai lệch giữa hai trục

Khớp nối có khả năng bù một phần sai lệch góc, sai lệch song song và dịch chuyển dọc trục, giúp hạn chế tải phụ tác động lên trục và ổ bi của hộp giảm tốc cũng như máy công tác.

3. Chịu tải nặng và tải va đập

Gear Coupling phù hợp với các ứng dụng có tải thay đổi, tải khởi động lớn hoặc thường xuyên xuất hiện dao động mô-men.

4. Kết cấu chắc chắn

Các bộ phận chính thường được chế tạo từ thép có độ bền cao và được gia công chính xác, đáp ứng yêu cầu vận hành trong môi trường công nghiệp.

5. Phù hợp với hệ thống vận hành liên tục

Khớp nối răng có thể được sử dụng trong các dây chuyền sản xuất hoạt động liên tục, nơi yêu cầu cao về độ tin cậy và khả năng duy trì truyền động ổn định.

Ứng dụng của khớp nối răng

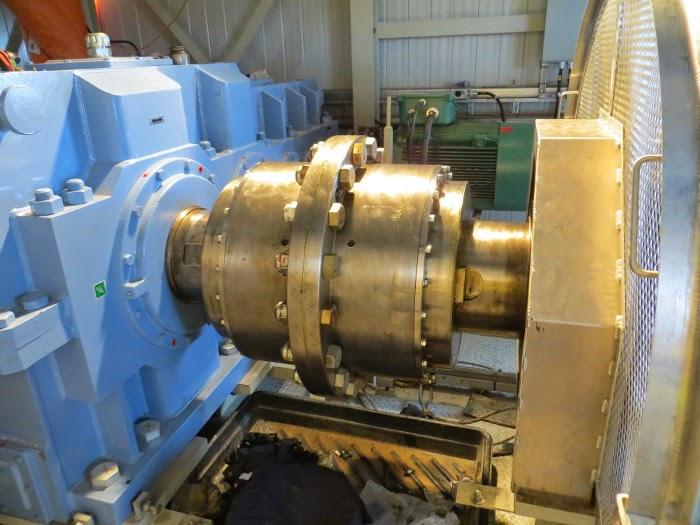

Gear Coupling được sử dụng rộng rãi trong các hệ thống truyền động công nghiệp, đặc biệt tại vị trí đầu ra hộp giảm tốc – tải.

Một số ứng dụng tiêu biểu:

Băng tải: kết nối hộp giảm tốc với tang băng tải hoặc cơ cấu truyền động.
Ngành thép: máy cán, bàn con lăn, máy cuộn và các thiết bị truyền động công suất lớn.
Ngành xi măng: máy nghiền, băng tải, máy cấp liệu và các thiết bị vận chuyển.
Khai thác khoáng sản: máy nghiền, máy đập, băng tải và thiết bị xử lý vật liệu.
Nhà máy nhiệt điện: băng tải than, máy cấp liệu, quạt và các thiết bị phụ trợ.
Ngành sản xuất thức ăn chăn nuôi: máy nghiền, máy trộn, máy ép và hệ thống vận chuyển nguyên liệu.
Máy trộn công nghiệp: truyền động cho các thiết bị có tải lớn và mô-men biến thiên.
Thiết bị nâng hạ: các cơ cấu yêu cầu khả năng truyền mô-men lớn và làm việc tin cậy.

Gear Coupling trong hệ thống truyền động

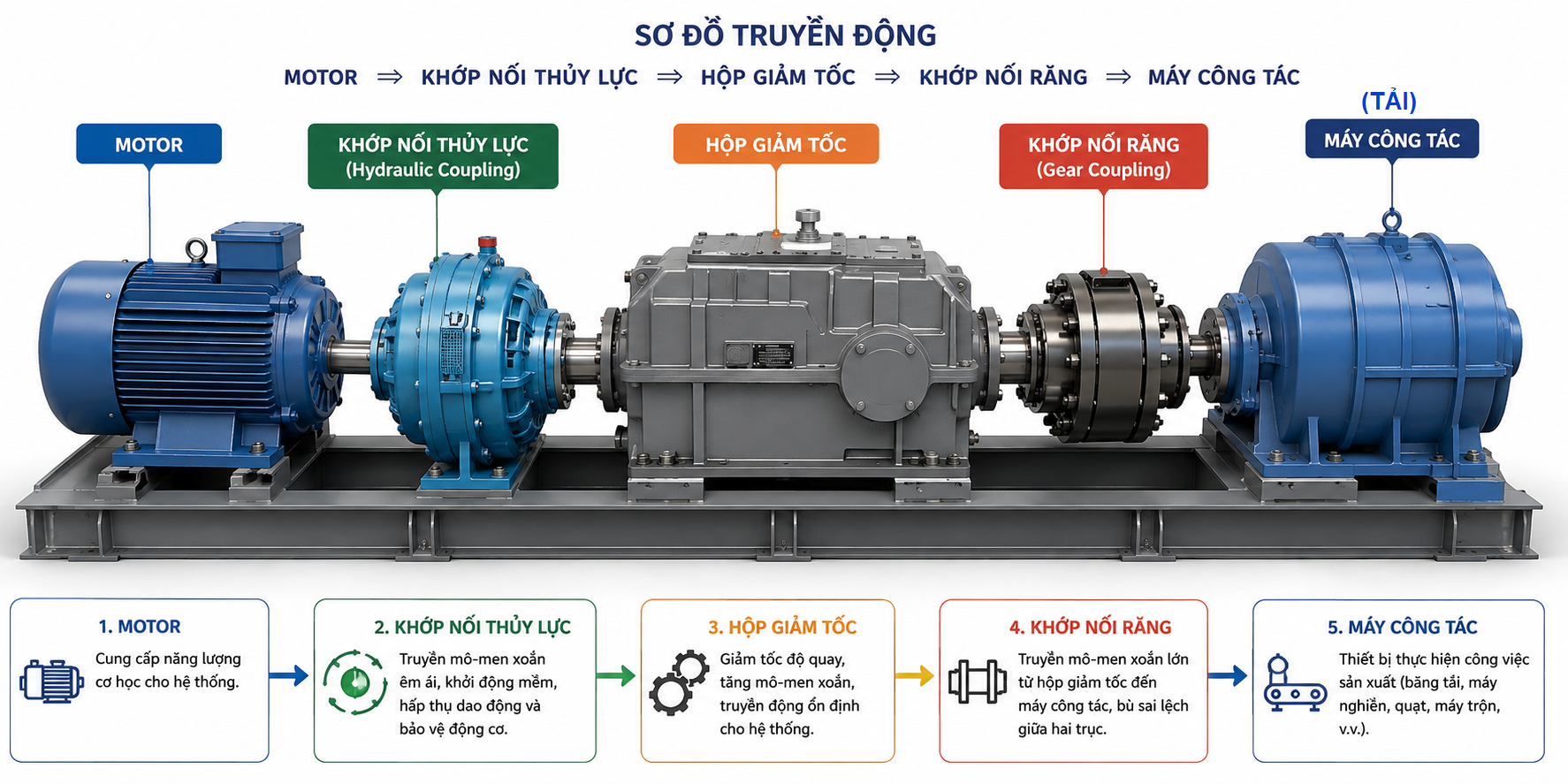

Một cấu hình truyền động phổ biến có thể được bố trí theo thứ tự:

Động cơ → Khớp nối thủy lực → Hộp giảm tốc → Khớp nối răng → Tải

Trong cấu hình này:

Khớp nối phía động cơ – hộp giảm tốc thường đảm nhiệm việc kết nối động cơ với hộp giảm tốc và hấp thụ rung động, sai lệch trục.

Trong khi đó:

Khớp nối răng phía đầu ra hộp giảm tốc tập trung vào khả năng truyền mô-men xoắn lớn từ hộp giảm tốc đến tải, đồng thời bù sai lệch giữa hai trục.

Việc lựa chọn đúng loại khớp nối cho từng vị trí giúp hệ thống truyền động hoạt động ổn định và hạn chế tải phụ lên các thiết bị.
